如何基于TRIZ九屏幕法、完備性法則做專利挖掘？

#文章由作者授權發布，未經作者允許，禁止轉載，不代表IPRdaily立場#

來源：IPRdaily中文網（iprdaily.cn）

作者：蘇福念  知識產權課堂

原標題：如何基于TRIZ九屏幕法、完備性法則做專利挖掘？

本文結合作者多年的TRIZ理論學習實踐經驗，由于篇幅關系，選取其中兩個創新工具（九屏幕法、完備性法則）對專利挖掘的方式做進一步的完善。

01

目前，專利挖掘的流程和方法已經比較成熟，大體分成兩個層面：

第一層是整理+描述，把發明人已經比較成型的技術方案進行整理，按照專利法規定的保護客體分類描述，或者按照技術特征、技術問題進行拆分。該層面僅是幫助發明人進行整理思路，理解技術方案后結合專利知識對每個發明點進行知識產權保護。

對主導專利挖掘人員的技術層面要求是：能夠理解技術方案即可。法律層面的要求是：理解專利法的保護客體，了解審查的基本規則。

第二層是技術情報+頭腦風暴，該層次比第一層次要深入得多，需要先通過檢索分析現有技術情況、專利風險情況，再組織發明人開展頭腦風暴，從發明人的創新點或者項目任務出發，概括提升發明點，最后形成知識產權保護。

該層次對主導專利挖掘人員的技術層面要求是：不但能理解技術方案，還了解技術方案相關的現有技術，而且有舉一反三的創造力。法律層面的要求是：不但要理解專利法的保護客體，還要對專利布局、專利運用、專利審查有一定知識積累。

如果做好上述這兩個層面的專利挖掘，基本可以滿足發明人的需求，基本達到企業的預期，畢竟發明人自己能想到的技術都申請專利了。

上述兩個層次的專利挖掘均是幫助發明人找準技術的定位——現有的技術資料是不是可以申請專利？可以申請多少個專利？專利授權的概率是多少？

現在也有很多行業專家做了很多有用的經驗總結，通常會從步驟上分為：會議組織的流程，規范的模板表單的總結，溝通技巧，報告/交底書的呈現。從方式方法上基本分為：分解技術——從外形、結構、控制原理和方法拓展；從零件、組件、整機系統拓展。分解專利功能——從同行競爭到控制行業上下游的應用方式；從針對自我保護到針對為競爭對手設局等。

從企業實踐中，絕大部分是第一層次的專利挖掘，要想升級成第二層次的專利挖掘，通常需要具備相當專業能力（特別是專利檢索能力）的IPR參與，或者是與外部有專門專利檢索能力的專利代理師共同參與。這是專利工作發展成熟的企業常用的模式。

在上述的兩個層次的專利挖掘的基礎上，本文將嘗試定義第三個層次的專利挖掘——應用創新理論輔助研發，開展專利挖掘。

TRIZ方法是一種基于歸納法的創新理論，提供了一種經過實踐驗證可行的，囊括發現問題、分析問題、解決問題、方案驗證全過程的理論模型。TRIZ理論作為智力資源反哺發明創造，可以將專利信息資源和人員智力資源有機結合起來，產生系統全面的專利挖掘成果。

TRIZ理論是非常龐雜的，基本框架如下：

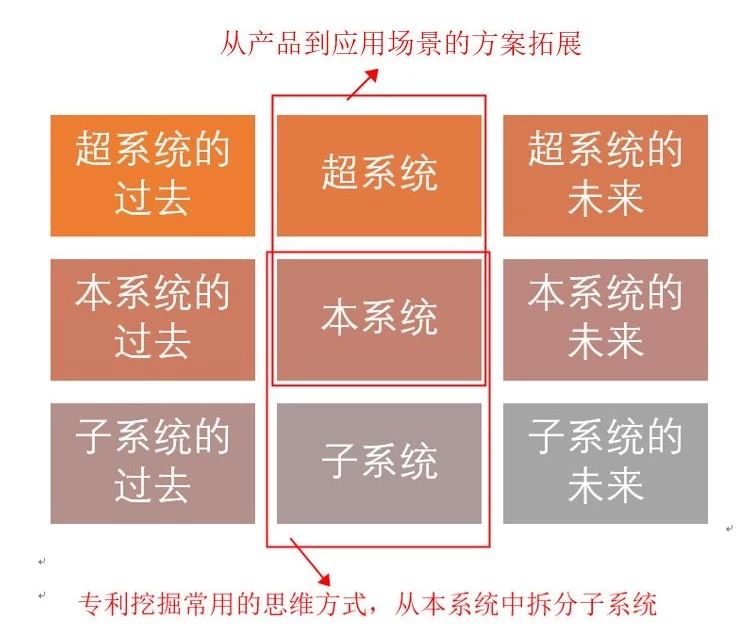

在專利挖掘的過程中，上文提到的分解技術挖掘方法（從外形、結構、控制原理和方法拓展；從零件、組件、整機系統拓展）與TRIZ中的九屏幕法屬于同一種思考方式，屬于九屏幕中的超系統、本系統、子系統的拆解。

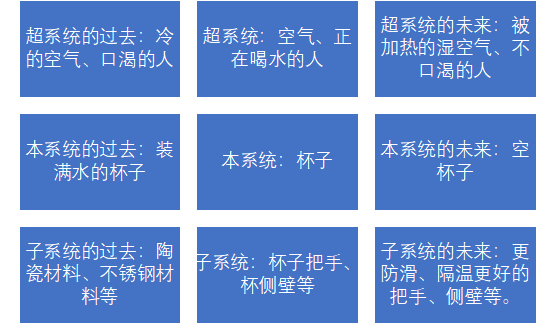

為了方便理解九屏幕法的思維方式，用一個杯子作為例子：

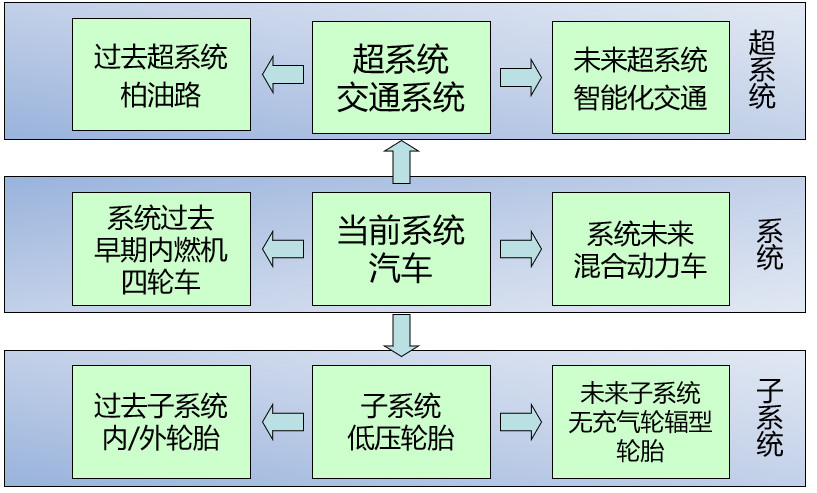

又比如，一輛汽車的九屏幕分析。

相對傳統的專利挖掘思路而言，九屏幕法增加考慮每個系統的過去和未來。怎么理解呢？可以理解成系統在執行功能前的狀態以及執行功能后的狀態（比較明確，但是比較局限），或者是系統基于進化進化規律過去的狀態以及未來可能的狀態（比較模糊，但比較開放）。

在通過對某一項技術/產品進行九屏幕分析后，可以得到一個比較系統完整的專利挖掘框架。

得到挖掘框架后，可以對針對每個屏幕開展專利挖掘，其中有兩個重點步驟，一是如何理解超系統、本系統、子系統之間的關系，如何拆分；二是如何理解每個系統的過去和未來的關系，如果從中構思專利點。

第一個步驟已經有很多專利工程師在實踐了，比如從產品層面拆分整機、零部件；從應用層面拆分行業上下游的應用場景。

而第二個步驟，是引導研發人員分析每個系統在過去和未來的場景中尋找問題（可以用因果鏈分析方法，本文不展開）和解決方案(可以用triz中40個發明原理，本文不展開)，或者引導研發人員針對某個系統的功能進行拆解，采用技術進化規則進行激發創意（本文展開利用完備性法則的方法）。

02

如何開展具體的技術引導，針對每個系統進行專利挖掘呢？我們可以用完備性法則來進行輔助研發人員激發創意。

1 完備性法則概念

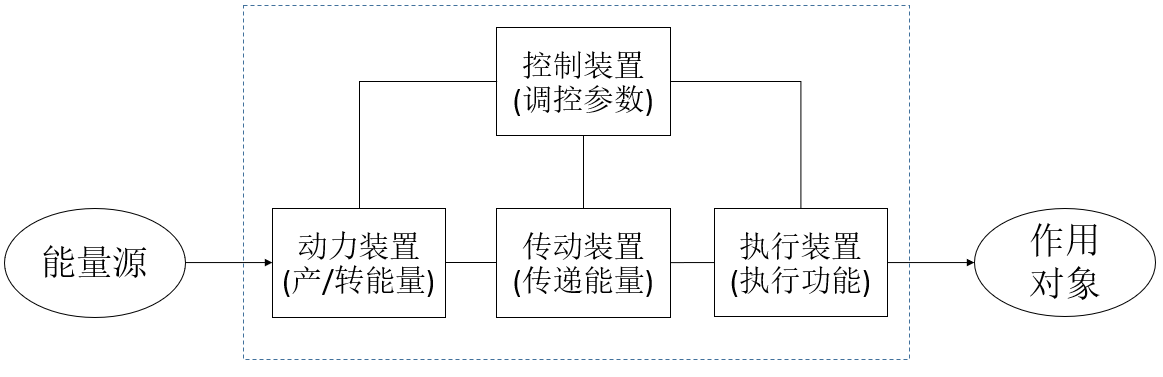

一個技術系統在實現預設功能的時刻，必須具備“動力裝置、傳動裝置、執行裝置、和控制裝置（下圖虛線框中）”四個子系統。四個子系統缺一不可，否則會導致整個技術系統局部失效或者整體失效，無法實現其預設功能。

技術系統的總體進化趨勢是逐漸完備的，提高技術系統的完備性是技術系統的進化路線之一。

一個不完備的技術系統并不妨礙其單獨成為一個產品（如工具），但是技術系統在實現功能的時刻必須是完備的。在提高系統完備性的過程，就是應用完備性法則進行專利挖掘的邏輯過程。需要注意的是，提高系統完備性的過程中，也存在著簡化的反趨勢。

完備性法則對機械領域的創新特別具有指導意義。機械領域的技術系統可以比較直觀構建出完備系統的四大模塊，核查待挖掘的技術系統的完備過程以及每個技術模塊的改進過程，就是發明點產生的過程。

2 完備性法則的應用可以歸納成兩條主線：

在進行技術方案的拓展時，可以從上述流程開展組織工作，定期或者分工開展專利挖掘會議。

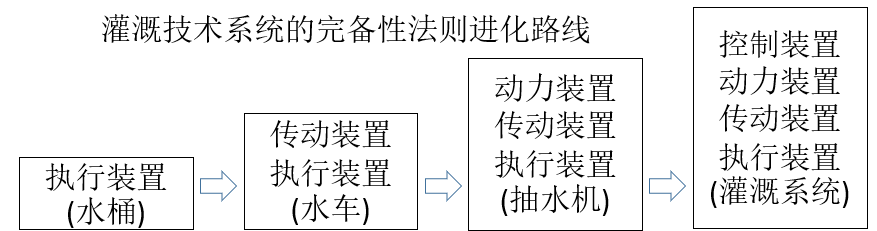

需要注意的是，技術系統的定義發生改變時，就需要重新構建模型。比如，灌溉技術作為一個技術系統時，抽水機是作為一個動力裝置、傳動裝置是水管、執行裝置是水管口、控制裝置是智能系統等；而將抽水機作為一個技術系統時，動力裝置是電機/柴油機、傳動裝置是聯軸器、執行裝置是葉輪、控制裝置是電機開關。

構建系統是為了將參與挖掘的人員在邏輯上達成共識，目的是引導技術靈感形成系統全面的技術拓展，而不必拘泥于這個模型是否足夠標準、精確。

3 應用案例：

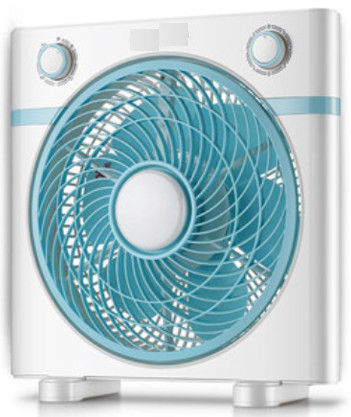

以一臺最普通的電風扇為例，現在需要對其進行專利挖掘。

①構建技術系統模型（預設功能為：插上電，吹出氣流）

能量源——電流

動力裝置——電機

傳動裝置——聯軸器、軸插銷、殼體

執行裝置——葉輪

控制裝置——開關、控制面板、導線、定時器

②增加系統完備性

從上述的模型構建來看，電風扇本身系統的完備性已經比較完整，但是，還需要超系統提供電流才能實現預設功能，即其動力裝置還需要繼續完備。這時可以考慮如何將能量源增加到系統上：

例如，內置蓄電池的無尾電風扇作為一個布局的方向，把本來位于超系統之外能量源完備到技術系統的動力裝置中。這時，開始討論流程圖中的問題：

1）引入系統之間的連接？

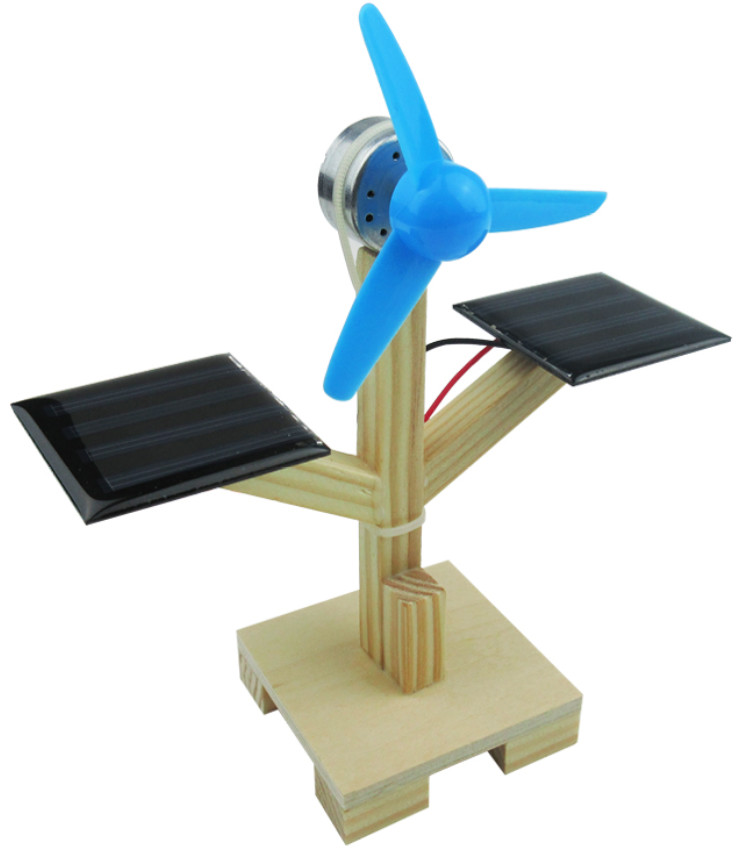

蓄電池的位置結構的技術方案（配合電風扇的配重塊），蓄電池和電機之間的連接安全結構，蓄電池的裝配結構、散熱結構、充電位置等等。進一步，引入太陽能、電腦電源等其他能源完備系統。

2）消除系統的連接？

把開關和電機之間的連接取消（無線通訊），變成遙控器；取消殼體（葉輪變柔軟解決安全問題）；取消聯軸器，采用氣懸浮、磁懸浮等。

3）改變系統之間的連接物？

用不同形狀的殼體、不同結構的聯軸器、用不同的裝配結構、用不同的定位方式。

4）提供最理想的特性變化？

風吹的范圍更大、距離更遠、舒適度更高，電機更節能、噪音更小、殼體成本更低、制造效率更高等。

③單個裝置的改進

1）引入新元件/功能？

動力裝置：增加消音結構、散熱結構、過熱保護、更加節能、延長壽命、裝拆結構、裝配防呆結構等。

傳動裝置：裝拆結構、裝配防呆結構等（引進參考其他領域傳動結構）

執行裝置：葉片自清潔功能、報警功能、裝飾功能、加熱功能等

控制裝置：各種風種、自動尋人/避人功能等

2）消除/改變元件？

動力裝置：手動取代電機（停電、野外各種情況）

傳動裝置：電機直連葉輪、與葉輪一體化、柔性連接結構等

執行裝置：葉片角度/形狀的改變等。

控制裝置：聲控、手勢控制等

3）元件細分成若干件？

動力裝置：多個電機驅動，多種動力源混合驅動等

傳動裝置：多級鉸鏈/連桿，柔性連接等

執行裝置：多個葉片等

控制裝置：開關分布在不同位置等

4）元件的形狀、尺寸、位置？

動力裝置：電機的形狀、尺寸、位置（為了實現更小、更薄、防傾倒等）

傳動裝置：防呆結構，提高裝配效率等。

執行裝置：葉片不易積灰/更安全的形狀、尺寸、位置

控制裝置：按鍵/旋鈕的結構形狀改變

5）改變元件的內部結構？

動力裝置：電機內部結構降噪節能改進

傳動裝置：傳動軸材料改進

執行裝置：葉片材料改變

控制裝置：待機節能電路，智能控制電路等

6）改變元件的表面特性？

動力裝置：電機殼體表面的散熱紋路等

傳動裝置：電機軸設置導油槽、磁性軸等

執行裝置：葉片柔軟度、表面紋路的導流特性等

控制裝置：旋鈕的手感（適合盲人使用的）等

④控制裝置的方法改進

1）簡化控制動作？

語音識別、圖像識別、紅外識別控制。

2）引入新的操作？

自定義控制喜好，根據天氣、環境控制。

3）消除/合并操作？

智能感測控制、風隨人動等。

4）操作的分割？

開關、調速、預約等控制采用不同的控制系統。

⑤整理清單，驗證完備性

最后，要針對新的技術方案，重新構建技術系統，再次用完備性法則進行系統性的專利挖掘，視實際需求進行再次循環。

在構思技術方案時，建議結合TRIZ理論中的因果鏈分析方法，將40個發明原理、76個標準解的定義向技術人員講解一遍，講解過程中引導參與人員回歸到技術系統進行改進。

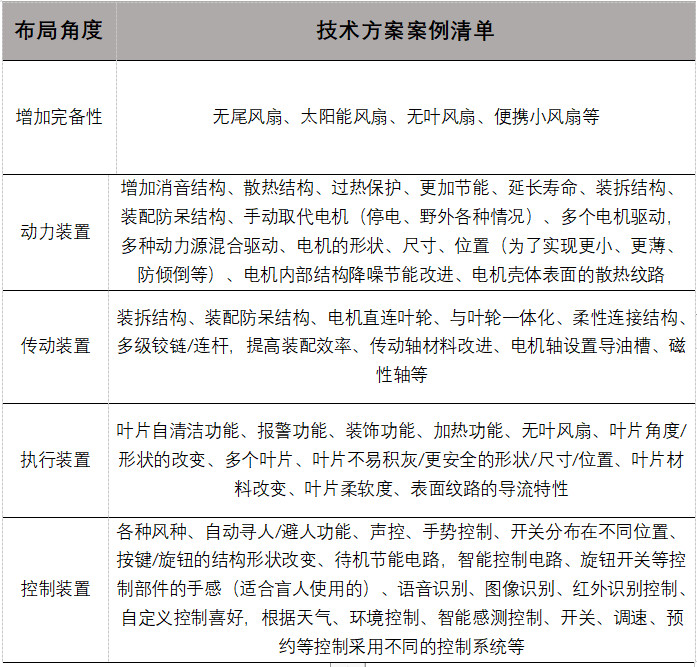

在得到比較完善的概念方案列表后，還需要再做三個工作才能形成一個更完整的專利挖掘成果。

1、專利性評估。開展專利檢索，找出方案與現有專利技術的區別點，確認每個方案的專利性，完善技術方案的技術交底書。專利檢索形成專利查新報告，可以有效識別和增強技術方案的創造性。而有專業檢索能力和技術能力的人員、收錄信息全面的檢索工具是這個工作的必要條件。

2、評估專利點的應用場景，優選市場前景好、實施可行性高的方案進行專利申請。通常這個需要對行業不同角度的理解人員來共同評估。

3、對擬申請專利的方案/文件，開展模擬的規避設計，是一道查漏補缺的工作，可以讓專利挖掘更加完整。
