小贏說：

很多時候，完成一項發明的驅動力是經濟利益。但是，對于一些有情懷的發明家來說，創新的終極奧義卻是為了撫慰全人類的創傷。這些人是科技界的大俠，因為“俠之大者，為國為民”。

科技飛速發展、物質極大豐富的今天

戰爭、自然災害仍然成為地球揮之不去的創傷

大量難民因此背井離鄉、居無定所

為了讓難民過上更有尊嚴的生活

瑞典的一群設計師從2010年開始

設計了一款名為“better shelter”的臨時建筑物，

得到了宜家基金會及國際難民組織的資助

并被美國《時代》周刊評為2016年最佳發明之一

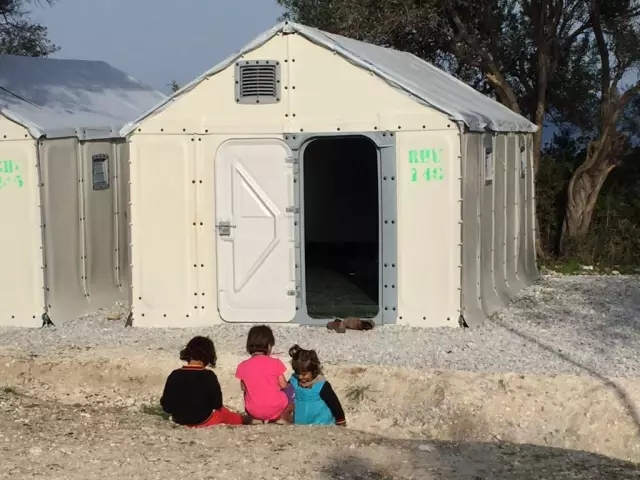

“better shelter”（“更好的庇護所”）

“更好的庇護所”有半剛性、不透明的墻，四個窗戶、兩個通風口；挑高的屋頂使得屋內居民可以站立；房門可以從內、外落鎖，使得居民特別是婦女兒童在家時能更有安全感。

屋內有太陽能燈泡，由屋頂設置的太陽能板充電

在充滿電的情況下能夠提供4小時的照明

燈泡設置USB接口，可以為手機充電。

“更好的庇護所”比災害條件下常用的帳篷

更安全、更耐久、更舒適，也更有人文關懷

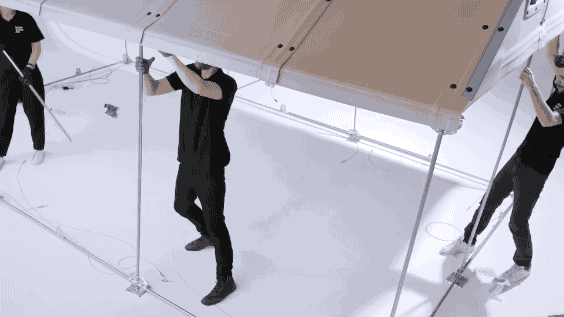

搭建一間房子，四個人一般需要 4 小時左右

內部的空間是傳統帳篷的3倍，最多可以容納 5 人居住

太陽能發電存儲的電力

保證了太陽落山后

室內仍然能有充足的供電

看似簡單的臨時房屋，仔細想來卻不簡單。因為要同時滿足下列條件：

1.能夠抵御風、雨、雪等天氣的影響

2.便于大量生產、便于運輸、便于安裝與拆卸

3.更經濟、更舒適、有更強的適應性

滿足上述條件的好設計，才真正體現了設計師的巧思。而這些巧思，從專利技術中就可以找到：

輕質&承載能力強

主要的解決方案包括：采用輕型金屬框架，或者直接為輕質墻。

• 采用框架結構承載時，墻板、屋面板可以采用輕型的甚至是半剛性的材料（如輕質的保溫板）

• 采用輕質墻承載時，墻體要輕質的同時滿足一定的強度和剛度。

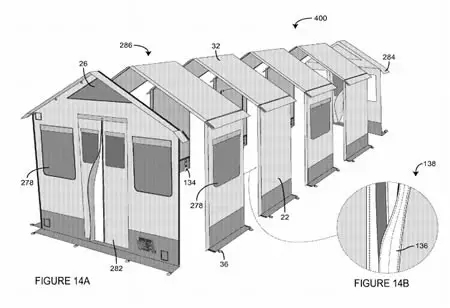

美國專利申請（公開號：US2013276382 A1）采用的即是模塊化框架結構，如下圖所示。

金屬框架的桿件之間采用預先加工好的節點連接件連接，安裝方便快捷。

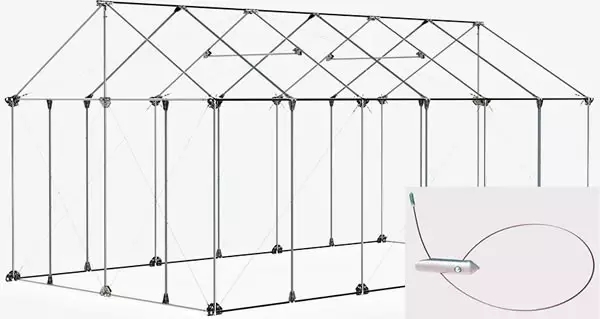

“更好的庇護所”就是采用類似該專利申請的框架結構，具有輕質但堅固的鍍鋅鋼框架，可以錨固到地上（如下圖所示），整個結構的預期壽命為三年。

便于運輸

主要解決方案包括：采用折疊、收束等方式。將結構縮小以便運輸，再在現場組裝。

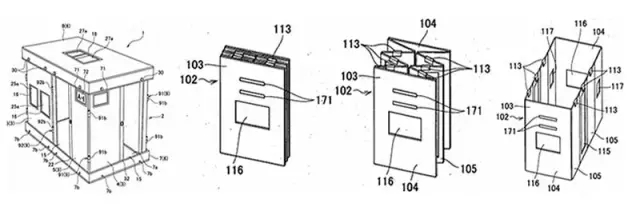

世界知識產權組織的公開的專利申請（公開號WO2007063651A1）中的臨時建筑就采用了墻板可以折疊的方式，組裝時用間隔件固定在地板上。

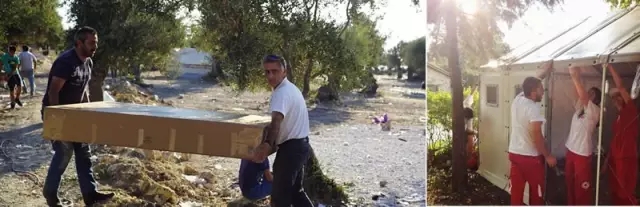

“更好的庇護所”采用的是平板包裝，與宜家的常見的家具類似由兩個平板，包裝運輸，可以由4個人抬起，包裝內還包括了所有組裝需要的工具和說明手冊。

模塊化

標準化、模塊化是滿足大規模生產和快速安裝的前提。

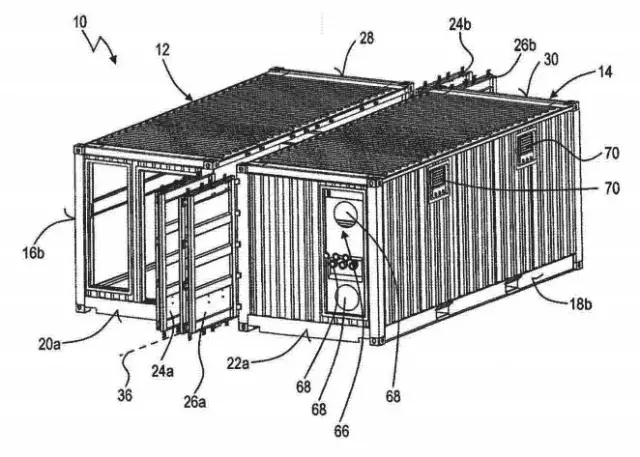

中國的發明專利申請（公開號：CN104781481A）中的集裝箱建筑，兼具標準化、便于運輸、便于組裝的特點。集裝箱建筑物是近年來的熱點之一，通常由單獨的鋼制集裝箱組裝，對常用的貨運集裝箱進行改裝，形成基本的模塊化單元，并可根據需求由一個或多個集裝箱單元相互連接成為單層、多層建筑物。

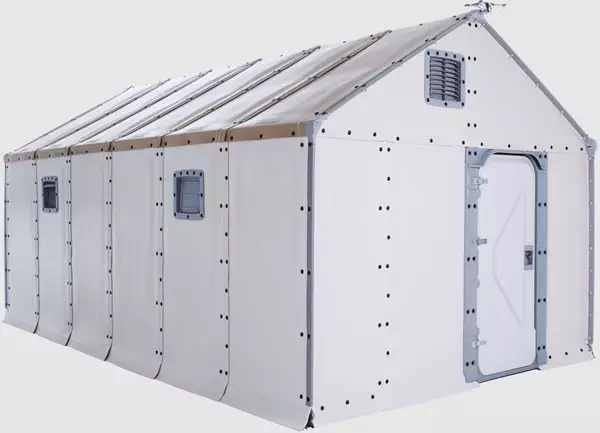

“更好的庇護所”也采用模塊化設計。門窗可以根據需求布置在不同的位置，比如，屋子的長邊或短邊；豎直設置的墻和高的屋頂使得屋內能夠放置床、桌子、架子以及醫療器械等；用戶也可以根據自己的需求加長或者縮短整個結構；結構框架可以根據需求由當地的材料覆蓋，損壞的部件也可以在不用破壞整體結構的情況下替換。

《時代》雜志強調了“更好的庇護所”的靈活性，可以容易的根據需要被改裝。

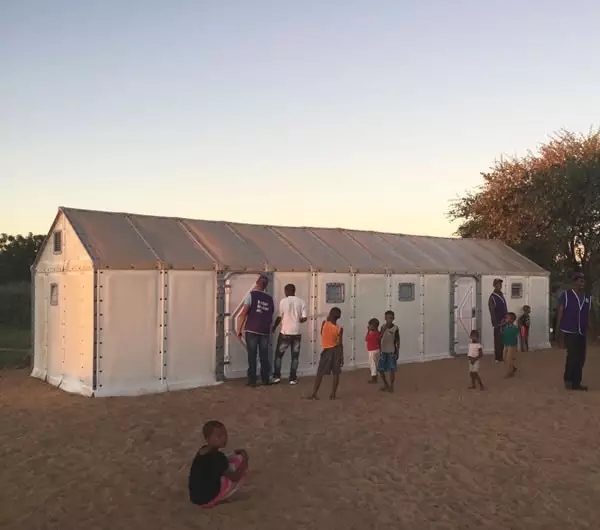

在非洲、歐洲、中東及亞洲，大部分“更好的庇護所”被用于難民或IDP露營地的臨時居所；

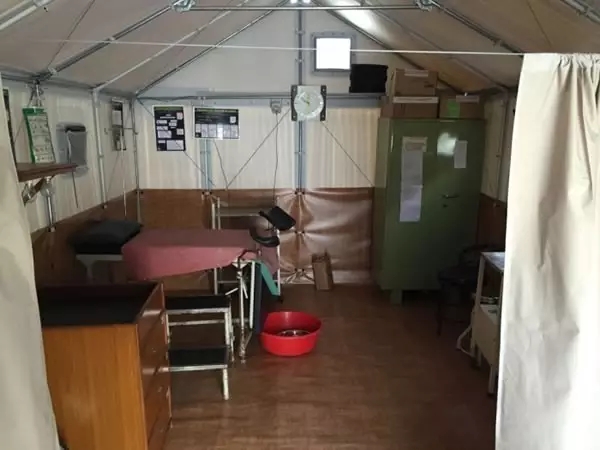

在尼泊爾，被改建為臨時醫院

在希臘，被用作創新中心

建筑行業是傳統行業，建筑的設計和建造在很多人眼中也不是“高科技”。但正是一些材料、節點、填充、布局一些細節的改變，加上設計師的人文關懷、人道主義情懷，就能夠在滿足諸多限制條件的同時，最大限度的創造舒適與便捷，讓每個人，哪怕是漂泊在外的難民，也能夠過上更有尊嚴的生活。
