原標題：國內首座“橫版摩天大樓”詳解，滿滿的黑科技！

國內首個超200米高空  超長超重弧形觀景天橋

去年年底，由中國建筑承建的國內首座“橫版摩天大樓”——重慶來福士廣場“水晶連廊”首段整體桁架成功提升。此次液壓整體提升工作截至19日已持續了六天，整體提升高度約250米，提升高度乃世界之最。

重慶來福士廣場由8棟超過250米的超高層建筑組成，一座鋼結構“水晶連廊”將其中4棟塔樓連為一體?！八нB廊”長約300米、寬約30米、高約22.5米，實則是一座橫版的摩天大樓，橫跨其中4座250米高的塔樓頂部，建筑面積超1萬平方米，建成后總重量達4萬噸。

整個“水晶連廊”需分3次整體提升，最后在空中對接。此次整體提升的是位于T3S與T4S塔樓之間的桁架段，長42米、重900多噸，提升速度控制在每小時4-6米。

▲“水晶連廊”效果圖

橫亙在高空的300米長“水晶連廊”，如同一條玉龍將四座塔樓連接?！八нB廊”余下兩段桁架預計于2018年5月、6月分別進行提升。 建成后，觀景天橋將擁有270°天際觀景臺、50米無邊際泳池，可以在高空俯瞰“3D魔幻”重慶，夜晚伸手“摘星”，感受重慶濱江璀璨夜景。

智造“世界奇跡”中國建筑用了什么黑科技？

250米高空架設300米超長“水晶連廊”，在世界上堪稱首例。中國建筑究竟使用了什么“黑科技”，智造出如此異想天開的空中觀景長廊呢？

看點：全過程仿真施工模擬

▲ 觀景天橋鋼結構安裝分解

觀景天橋橫跨四棟塔樓，總長約300米，建成后總重量達4萬噸，鋼結構用量1.2萬噸，總建筑面積超1萬平方米。

▲ 觀景天橋塔樓上方鋼結構安裝模擬動畫

▲ 觀景天橋塔樓之間部分鋼結構安裝模擬動畫

塔樓上方部分直接在塔樓頂上拼裝，塔樓之間部分采用地面拼裝、液壓同步整體提升進行安裝建設。通過多塔樓與天橋綜合施工模擬、天橋全過程仿真施工模擬，為天橋施工指明了方向。

看點：多點同步性控制技術

本次提升共六個提升點，通過程序控制、實時測量、激光測距等措施，保證六個提升點的同步性。

看點：高空抗風拉結技術

考慮項目位于兩江交匯處，風荷載影響較大，在研究過程中，按照重慶市十年一遇大風進行計算，確定4級風及4級風以下可正常提升，4級風以上采取拉結措施，防止與塔樓發生碰撞。

看點：合龍精度控制技術

在提升之前根據地面拼裝段對接口的實測坐標數據來調整塔樓頂部對接口的坐標數據，從而保證提升就位時可順利合龍。

“水晶連廊”300米超長空間三維組合鋼結構桁架，在世界上堪稱首例。在提升過程中，項目還利用激光測距儀實時監測提升高度，利用應力應變監測儀實時監測桿件受力狀況，采用行程及位移傳感監測和計算機控制全自動實現同步動作、負載均衡、姿態矯正、受力控制、操作閉鎖、過程顯示和故障報警等多種功能，以保障整個提升過程中的安全。

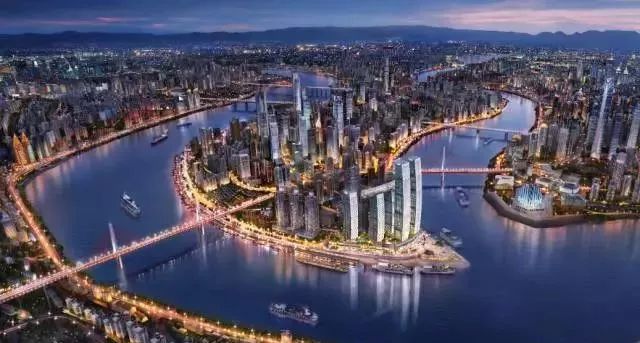

▲ 重慶來福士廣場項目效果圖

重慶來福士廣場項目是全球最大的來福士項目，投資總額超240億元。在朝天門之上，構筑一座龐大的風帆形制綜合體，鳥瞰重慶夜景，城市之帆迎風起航。朝天門一直都是重慶的門面，也是城市最繁華的地區及著名的碼頭，重慶來福士廣場項目建成后將成為重慶市新名片、新標志性建筑。

來源： 建設者聯結網
