戴森網紅卷發棒的專利可以繞過去嗎？

#本文由作者授權發表，未經作者許可，禁止轉載，本文不代表IPRdaily立場#

發布：IPRdaily中文網（IPRdaily.cn）

作者：佑斌

供稿：專利分析與布局微信平臺

原標題：戴森網紅卷發棒的專利可以繞過去嗎？

最近，戴森在美國發布一款名為Airwrap的卷發器。

這款卷發器一改傳統卷發器的樣式，采用回旋氣流技術實現自動卷發。消費者只需要將一縷頭發放到卷發器旁邊，卷發器產生的氣流能夠自動將頭發吸附到卷發器上旋轉幾圈后完成卷發。

Airwrap發布后迅速火爆全球社交媒體，在微信朋友圈上也很快刷屏，還未進入中國市場，就已經吊足了消費者的胃口。

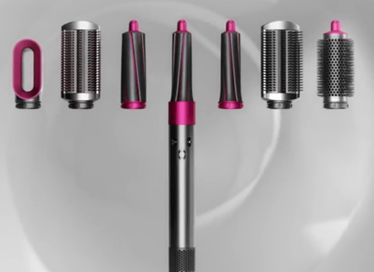

戴森的Airwrap除了用作卷發棒之外，還可以轉換接頭變成直發器、吹風機，全套的價格約550美元，約合人民幣3800元。價格顯然要比傳統的卷發器和直發器貴上一大截，但消費者的熱情如此之高，相信一定能夠大賣。

戴森官方稱這款卷發器已經研制了6年，有103位工程師參與設計，研發費用高達2400萬英鎊，約合2.2億人民幣。

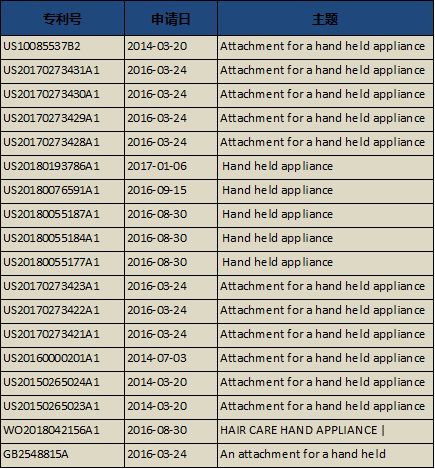

為防止競爭對手模仿，戴森在專利布局上也下足了功夫，從卷發棒、直發器接頭到內部電機一共申請了幾十個專利家族，兩百多件專利申請，目前已經有約100多件專利獲得授權。光卷發棒的接頭就有18個專利家族，100多件專利申請。

Airwrap最核心的技術就是利用回旋氣流的卷發棒，其實原理并不復雜。關鍵的部件是卷發棒的出氣口形成一定的角度，這樣多個出口噴出的空氣剛好形成一個回旋，然后將一縷頭發放到卷發棒旁，這些回旋的氣流就會帶動頭發旋轉。

這些專利中，最重要的發明是優先權為2014年3月20日的發明，美國專利公開號是US20150265023A1。這個專利在中國申請了發明和實用新型，在英國、日本、新加坡已經獲得了授權，授權的權利要求1如下：

一種用于手持式器具的附件，其特征在于，該附件包括體部，體部具有壁、在壁的一個端部處的流體入口和穿過壁的流體出口，其中流體出口包括沿壁延伸的至少一個槽，且其中至少一個槽由壁的第一端部和壁的第二端部的重疊而形成。

核心部件卷發棒是空心管體，表面上開有多個縫隙，熱空氣從開口進入，然后從這些縫隙出去，但是這樣并不能形成旋轉氣流，最多算是開有多個缺口的吹風機，本質上與吹風機沒有區別，如下圖所示。

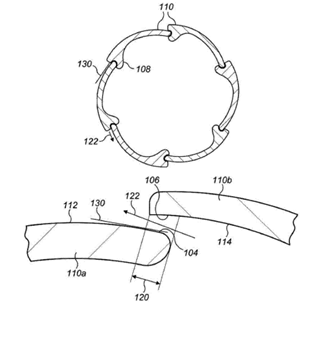

而該發明的巧妙在于出風口兩邊做成上下錯落重疊的樣式，如下圖所示：

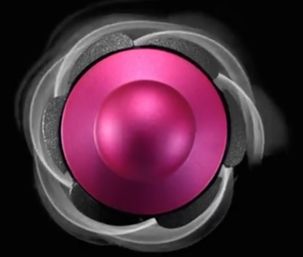

這樣空氣從縫隙中出來是就會有一個偏向角度，空氣被導向到管壁上，在管壁上形成柯恩達效應，從縫隙中出來的氣流像是吸附在管壁上，每條縫隙中出來的氣流都像是被管壁吸附，整體上就形成了圍繞管壁的旋轉氣流。

當用一縷頭發靠近這個旋轉氣流時，旋轉氣流就像一個微型龍卷風一樣將頭發卷起來，因為旋轉氣流是持續的，頭發就會纏繞成一圈又一圈，最后完成卷發。

目前與這件發明最接近的現有技術是1991年申請的公開號為CN1061901A的中國專利申請，以及1998年提交的公開號為US5868148A的美國專利申請。CN1061901A這件專利在英國、美國都進行了申請，主要技術方案是帶吹干功能的卷發器，這種卷發器也是空心管體，管體表面也有縫隙作為氣流出口。但這個縫隙只是一般的出風口，對氣流并沒有導向作用，從縫隙出來的氣流不能吹到管壁，徑直吹向遠方，形成不了有效的柯恩達效應，卷發棒周圍不能形成旋轉氣流，也就沒有自動卷發的效果，只是在實踐中的效果如何還有待檢驗。

上圖中的卷發器已經與本發明比較接近，關鍵發明點還是不同，但CN1061901A還有一處非常接近的地方是管體是組合式的，由幾個重疊的管狀體組成，可以改變粗細，如下圖所示：

這個形狀已經與戴森卷發棒的核心發明點的結構基本一致了，但是CN1061901A這種重疊的結構目的是改變粗細，而且在使用狀態下并不是這種情況，也無法形成旋轉氣流。

US5868148A的主要內容是一種具有導風葉片的吹風機，基本結構與本發明也類似，管狀體表面形成縫隙吹出氣流，而且在縫隙口設置了導向件，這樣看似能夠形成旋轉氣流，但未公開本發明中的重疊狀出風口，目的也不同。

所以這兩件最接近的對比文件都缺少讓從縫隙吹出來的氣流形成柯恩達效應，形成圍繞管壁的旋轉氣流的特征。在吹風機領域也有利用柯恩達效應的在先技術，但是能否用來與這兩篇對比文件結合挑戰本發明的創造性，估計是這件專利在其他國家能否授權或無效的爭辯點。

那這件專利的權利要求可以規避嗎？

這件發明的核心在于通過旋轉氣流實現自動卷發，其實US5868148A已經暗示了可解決的方案，讓縫隙氣流形成柯恩達效應的關鍵在于吹出的風需要導向到管壁。本發明的技術方案是通過重疊的端面實現，但US5868148A的結構不重疊也能達到類似的效果。

當然如果對發明進行改劣就有更多的可行方案了，畢竟在先技術的結構已經非常接近，繞過“重疊”這個特征即可，不像功能性限定的權利要求那么難規避。

此外，今天看到有公眾號宣稱這款卷發器實際效果不理想，筆者看了那個視頻，可能使用方法也有問題。這種旋轉氣流卷發，最好結合發膠、摩絲等定形產品，至少要保證頭發是潮濕的，因為形成柯恩達效應的是氣流，并不是頭發。不是網上解釋的通過柯恩達效應將頭發吸到卷發棒上的，柯恩達效應是指氣流吸附在管壁形成旋轉氣流，自動卷發棒再利用這種旋轉氣流將頭發吹到卷發棒的，一根根的散發肯定會被風吹亂的，自然效果不佳，或許將來有一款能夠自動加蒸汽、發膠的自動卷發器就更方便了。
